ДИНАМИЧЕСКИЙ ЛАМИНАРНЫЙ НАСОС ТИПА ОНЛ
|
для пищевой промышленности
Технические данные насоса:
Подача от 0,5 до 150 м3/ч
Напор от 2 до 70 м
Максимальное давление в корпусе - до 8 кГс/см2
Температура перекачиваемой жидкости от -20°С до +135°С (-50°С до +200°С)
Плотность до 2,0 г/см3
Вязкость до 50 000 сСт
Внешняя утечка через торцовое уплотнение – не более 0,1 см3/ч
Габаритный чертёж электронасоса ОНЛ
Установка для откачки шламов, мазута |
|
Область применения насоса:
Неповреждающее перекачивание жидкостей, в том числе вязких (до 50 000 сП), чувствительных к пенообразованию, перемешиванию, измельчению или расслаиванию, содержащих взвеси, волокна и другие мягкие и твердые включения.
Перекачивание майонеза, сметаны, йогурта, кефира, сгущеного молока, соков с мякотью, фруктовых и овощных консервов, сахарного сиропа, варенья, патоки, шоколада, глазури, кетчупа, сырного зерна, затора. Работа под вакуумом.
Преимущества насоса:
- отсутствие пульсаций потока
- повышенная абразивная стойкость
- высокие кавитационные характеристики на вязких жидкостях
- применение сильфонных торцовых уплотнений фирмы «Джон Крейн» (Англия);
- малошумность;
- увеличен ресурс работы насоса;
- проточная часть насоса выполнена из нержавеющей стали 12Х18Н10Т
Характеристики электронасосных агрегатов ОНЛ
Исполнение: общепромышленное
Исполнение: взрывозащищенное
Двигатель:
Фланцевый трехфазный (общепромышленный или взрывозащищенный).
Комплектация электродвигателем взрывозащищенного исполнения для перекачивания:
взрывоопасных жидкостей.
Материал проточной части насоса:
Корпус насоса, закрытое рабочее колесо, крышка корпуса, втулка вала, гайка колеса из нержавеющей стали 12Х18Н10Т.
Варианты исполнения насоса:
Рабочее колесо специального типа на вязкие жидкости.
Проточная часть - из хромоникельмолибденовой стали10Х17Н13М2Т.

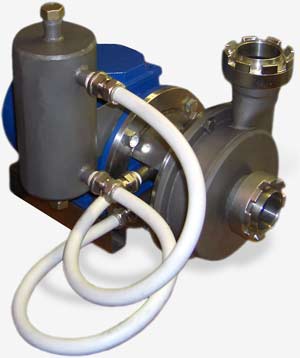

Двойное торцовое уплотнение с автономной системой охлаждения.
Исполнение насоса для длительной работы насоса без перекачиваемой жидкости.
Обогрев проточной части насоса.
Комплектация насоса электродвигателем с пониженной частотой вращения (1450 об/мин).
Пример условного обозначения электронасоса: ОНЛ 50-50-150К-1–3/2Е-5–У2, где:
О - отрасль промышленности (пищевая)
Н - насос
Л - ламинарный
50 - номинальный диаметр входного патрубка, мм
50 - номинальный диаметр выходного патрубка, мм
150 - номинальный диаметр рабочего колеса, мм
К - материал проточной части насоса, хромоникелевая сталь 12Х18Н10Т
1 - условное обозначение рабочего колеса
3 - мощность электродвигателя, (кВт)
2 - индекс частоты вращения электродвигателя (число полюсов), 2900 об/мин
Е - электродвигатель взрывозащищенного исполнения
5 - торцовое уплотнение вала (одинарное)
У2 - климатическое исполнение
