ДИНАМИЧЕСКИЙ ЛАМИНАРНЫЙ НАСОС ОНЛ



Технические данные насоса:

Подача                                                                  0,5...190 м3
Напор                                                                    2...90 м
Максимальное давление в корпусе                   до 10 кГс/см2
Температура перекачиваемой жидкости           -40...+250°С
Плотность                                                            до 2,0 г/см3
Вязкость                                                               до 200 000 сСт
Внешняя утечка через торцовое уплотнение     не более 0,1 см3/ч
Частицы                                                               5...80 мм (в зависимости от конструкции)

Назначение:

- перекачивание вязких жидкостей, где центробежные насосы не могут быть применены. Пищевые: патока, сиропы, сгущенное молоко, повидло, кетчуп, майонез, глазурь, пюре, овощная икра; непишевые: шлам, бумажная масса, зубная паста, крем, мазут.
- для жидкостей, содержащих взвеси, волокна и другие мягкие и твердые включения: взвесь зерна в воде, затор, дробина, мезга, сусло, дрожжевые осадки, растительное масло с кизельгуром.
- бережное невспенивающее перекачивание. Пищевые: меланж, пиво, кефир, сметана, йогурт. Непищевые: шампунь, гель, пенообразователи. Специальное исполнение с гладкими лопатками.
- неповреждающее перекачивание жидкостей с частицами, чувствительных к перемешиванию, измельчению или расслаиванию: йогурта, фруктовых и овощных консервов, варенья, шоколада, соков с мякотью. Специальное исполнение с гладкими лопатками.

Насосы заменяют винтовые, шестеренные, перистальтические, поршневые, требующие частого ремонта при перекачивании жидкостей с большим количеством твердого (до 60% по весу) абразива, очень вязких или с газовыми включениями. Применяются при откачке шламов (в т.ч. нефтяных и кислотных), иловых и известковых осадков, пенящихся жидкостей. Перекачивание густых осадков позволяет сократить размеры полей орошения. В отличии от аналогов, насосы ОНЛ предельно просты, конструктивно мало отличаясь от центробежных. При ремонте меняются только торцовые уплотнения. Двойное торцовое уплотнение и применение нужного электродвигателя позволяет откачивать жидкость из-под вакуума.

Преимущества насоса:

- отсутствие пульсаций потока;
- перекачивание газированных жидкостей;
- повышенная абразивная стойкость;
- высокие кавитационные характеристики на вязких жидкостях;
- применение торцовых уплотнений фирмы «Джон Крейн» (Англия);
- малошумность;
- увеличен ресурс работы насоса;
- проточная часть насоса выполнена из нержавеющей стали AISI 304 или AISI 316.

Двигатель:

Фланцевый трехфазный (общепромышленный или взрывозащищенный).
Исполнение 220В или 380В, с пониженной частотой вращения (1500 об/мин, 1000 об/мин, 750 об/мин).

Комплектация электродвигателем взрывозащищенного исполнения для перекачивания взрывоопасных жидкостей.
Климатические исполнения У1, УХЛ1, У2, У3.

Материал проточной части:

Корпус насоса, закрытое рабочее колесо, крышка корпуса, втулка вала, гайка колеса из нержавеющей стали 12Х18Н10Т.

Варианты комплектации насосов:

Рабочие колеса разного проходного сечения до 50 мм, гладкие или с ребрами.
Камера охлаждения, обогрева, электрообогрев.
Установка на тележку с пускателем.
Исполнение насоса для длительной работы насоса без перекачиваемой жидкости.
Кожух из нержавеющей стали на электродвигатель.
Возможно изготовление с патрубками на другие проходные сечения.

Насос ОНЛ с одинарным торцовым уплотнением
и двигателем общепромышленного исполнения

Ламинарный насос ОНЛ для сметаны
Насос ОНЛ с двойным торцовым уплотнением и двигателем общепромышленного исполнения

Ламинарный насос ОНЛ для мазута
Насос ОНЛ с двойным торцовым уплотнением под давлением и двигателем взрывозащищенного исполнения. Патрубки фланцевые

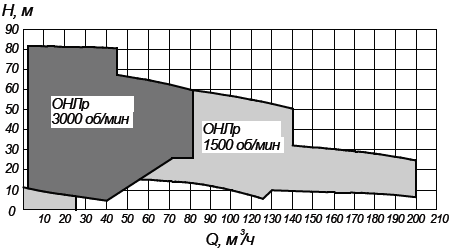

Рабочее поле

Поле режимов насоса ОНЛ



                  Режим бережного перекачивания                                                           Режим стандартного перекачивания



     Описание установки для откачки шламов, мазута

     Характеристики электронасосных агрегатов ОНЛ (получены при испытаниях на воде)

Исполнение: общепромышленное

Условное обозначение Подача (м3/ч) Напор (м) Допускае- мый кавитацион- ный запас (м) Высота само- всасывания (м) Частота вращения (об/мин) Мощность электро-двигателя (кВт) Входной патрубок Dу (мм) Выходной патрубок Dу (мм) Габариты агрегата Длина/ ширина/ высота L/B/H (мм) Масса агрегата (кг)
ОНЛ 50-50-150 К5 (1,1х1500) 0.5 - 20 8 - 2 1 - 1450 1.1 50 50 390x200x230 29
ОНЛ 65-50-200 К5 (2,2х1500) 0.5 - 25 10 - 4 1 - 1450 2.2 65 50 430x250x260 32
ОНЛ 65-50-250 К5 (4х1500) 0.5 - 50 10 - 4 2 - 1450 4 65 50 630х360х360 94
ОНЛ 50-50-150 К5 (3х3000) 2 - 20 22 - 11 2 - 2900 3 50 50 430x250x260 35
ОНЛ 50-50-150 К5 (5,5х3000) 2 - 20 22 - 11 2 - 2900 5.5 50 50 485х250х270 44
ОНЛ 65-50-200 К5 (5,5х3000) 8 - 25 30 - 20 2 - 2900 5.5 65 50 485x250x300 46
ОНЛ 65-50-200 К5 (7,5х3000) 8 - 25 30 - 20 2 - 2900 7.5 65 50 470х300х320 49
ОНЛ 80-50-200 К5 (11х3000) 10 - 40 25 - 10 2 - 2900 11 80 50 540x300x360 65
ОНЛ 80-50-250 К5 (11х3000) 10 - 50 50 - 10 2 - 2900 11 80 50 625x300x330 78
ОНЛ 80-80-250 К5 (15х3000) 20 - 70 50 - 8 2 - 2900 15 80 80 630х380х360 113
ОНЛ 100-100-350 К5 (18,5х1500) 50 - 120 27 - 20 4 - 1450 18.5 100 100 680х380х450 120
ОНЛ 150-125-500 К5 (55х1500) 60 - 200 50 - 20 5 - 1450 55 150 125 1100х600х650 210

Исполнение: взрывозащищенное

Условное обозначение Подача (м3/ч) Напор (м) Допускае- мый кавитацион- ный запас (м) Высота само- всасывания (м) Частота вращения (об/мин) Мощность электро-двигателя (кВт) Входной патрубок Dу (мм) Выходной патрубок Dу (мм) Габариты агрегата Длина/ ширина/ высота L/B/H (мм) Масса агрегата (кг)
ОНЛ 50-50-150 К5 (1,1Вх1500) 0.5 - 20 8 - 2 1 - 1450 1.1 50 50 425x230x210 32
ОНЛ 65-50-200 К5 (2,2Вх1500) 0.5 - 25 10 - 4 1 - 1450 2.2 65 50 480x250x260 39
ОНЛ 65-50-250 К5 (4Вх1500) 0.5 - 50 10 - 4 2 - 1450 4 65 50 800х380х500 128
ОНЛ 50-50-150 К5 (3Вх3000) 2 - 20 22 - 12 2 - 2900 3 50 50 480x250x260 40
ОНЛ 50-50-150 К5 (5,5Вх3000) 2 - 20 22 - 11 2 - 2900 5.5 50 50 545х250х270 56
ОНЛ 65-50-200 К5 (5,5Вх3000) 8 - 25 30 - 20 2 - 2900 5.5 65 50 545x250x300 59
ОНЛ 65-50-200 К5 (7,5Вх3000) 8 - 25 30 - 20 2 - 2900 7.5 65 50 535х300х320 70
ОНЛ 80-50-200 К5 (11Вх3000) 10 - 40 25 - 10 2 - 2900 11 80 50 600x300x360 92
ОНЛ 80-50-250 К5 (11Вх3000) 10 - 50 50 - 10 2 - 2900 11 80 50 685x300x450 98
ОНЛ 80-80-250 К5 (15Вх3000) 20 - 70 50 - 8 2 - 2900 15 80 80 800х380х500 135
ОНЛ 100-100-350 К5 (18,5Вх1500) 50 - 120 27 - 20 4 - 1450 18.5 100 100 840х380х500 140
ОНЛ 150-125-500 К5 (55Вх1500) 60 - 200 50 - 20 5 - 1450 55 150 125 1200х620х670 240



Варианты исполнения насоса:
Исп.1 общепромышленное (для молока, воды, соков, пива, моющих средств)
Исп.2 взрывозащищенное (для вина, водки, коньяка)
Исп.3 общепромышленное, тандем (при необходимости примывки или охлаждения торцового уплотнения из водопровода)
Исп.4 взрывозащищенное, тандем (при необходимости примывки или охлаждения торцового уплотнения из водопровода)
Исп.5 общепромышленное, тандем, бачок (для сахарного сиропа, для солевых растворов)
Исп.6 взрывозащищенное, тандем, бачок (для спирта)
Исп.7 специальное



ГАЛЕРЕЯ НАСОСОВ

Пример условного обозначения электронасоса: ОНЛ 50-50-150 К-55А (3Вх3000), где:

О - отрасль промышленности (пищевая)
Н - насос
Л - ламинарный
50 - номинальный диаметр входного патрубка, мм
50 - номинальный диаметр выходного патрубка, мм
150 - номинальный диаметр рабочего колеса, мм
К - материал проточной части насоса, хромоникелевая сталь 12Х18Н10Т
55 - условное обозначение торцового уплотнения
А - бачок гидрозатвора
3 - мощность электродвигателя, (кВт)

В - электродвигатель взрывозащищенного исполнения
3000 - приведенная частота вала электродвигателя, об/мин.


Опросный лист для подбора насосов
