Опыт применения насосов на производстве.


Опыт применения насосов и уплотнений в условиях производства

Февраль 2010г. -  Для перекачивания раствора натра едкого с массовой долей гидроксида натрия 45%, плотностью 1,5 г/см3 предложен моноблочный химический центробежный насос марки   ХМ 25/30 К55 АД (7,5х3000). При подаче 20 м3/ч напор насоса составляет 32-34 метра. Использование двойного торцового уплотнения и автономного бачка гидрозатвора с давлением позволяет увеличить срок службы насоса и уплотнений вследствие предотвращения попадания абразивных частиц между уплотняющими торцами и образования осадка.

Насос ХМ

Подробнее о подборе уплотнения для химии и нефтехимии можно прочитать в статье – «Применение простых торцовых уплотнений фирмы “Джон Крейн” в небольших насосах для химии и нефтехимии».

 Январь 2010г. - Возникла необходимость перекачки тиражного сиропа для ООО «Северянин», используемого в кондитерском производстве при глазировке кондитерских изделий, с температурой сиропа до 120 °С.
 ОНЦ 1/15 для сахарного сиропа
Перекачивание сахарных сиропов требует особого внимания к выбору системы уплотнения, так как оседание кристаллов сахара на уплотнение приводит к его быстрому износу и разрушению.

Подробнее о применении насосов в этой области описано в статье "Новые экономичные насосы для перекачивания сиропов и других вязких жидкостей в сахарной и крахмалопаточной промышленности".

Нами был предложен насос ОНЦ 1/15 К55 с двойным торцовым уплотнением и бачком гидрозатвора для промывки уплотнений и растворения кристаллов сахара, который успешно эксплуатируется.

Ноябрь 2009г. - Перекачка воды, молока, пива, вина, спирта, сока, подсолнечного масла, моющих средств, кислот и щелочей. Центробежные насосы 3М фирмы "Эбара" (Ebara). Насосы из нержавеющей стали на большие подачи. Энергосбережение на пищевых заводах и предприятиях ЖКХ



Область применения:
пищевая и химическая промышленность, коммунальное хозяйство, энергетика.

Температура от -40 до +110 °C (исполнение до +200 °C). Вязкость до 300 сСт. Плотность до 1,6 г/см3.

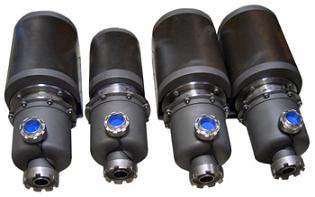

Центробежные насосы 3М (из нержавеющей стали)
Подача: 1 ... 240 м3/ч
Напор до 70 м
Перекачивание воды, молока, пива, вина, спирта, сока, подсолнечного масла, моющих средств и дезинфицирующих растворов (2- 3% кислот и щелочей).

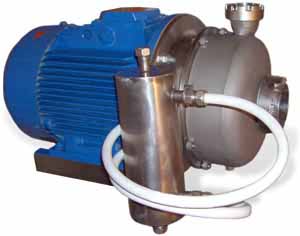

Насос 3М с двойным торцевым уплотнением

Насосы 3М с проточной частью из нержавеющего литья
Подача 54 … 240 м3/ч
Напор до 90 м
Перекачивание химически активных жидкостей (растворов кислот и щелочей и т. д.). Работа под вакуумом.

Насос 3М литая проточная часть

Исполнение насосов:
 общепромышленное
 взрывозащищенное
 общепромышленное, тандем
 взрывозащищенное, тандем
 общепромышленное, тандем, бачок
 взрывозащищенное, тандем, бачок
 специальное

Надежный одноступенчатый центробежный малогабаритный консольный насос, моноблочной конструкции, с возможностью использования в различных производственных условиях.
Проточная часть фирмы EBARA  (Япония), улучшенные энергетические (повышенный КПД), кавитационные и виброакустические характеристики. Увеличен ресурс работы насоса.
Торцевое уплотнений 2100 фирмы Джон Крейн, Англия Торцевое уплотнений 2100 фирмы Джон Крейн, Англия Торцевое уплотнений 502 фирмы Джон Крейн, Англия Торцевое уплотнений 502 фирмы Джон Крейн, Англия Торцевое уплотнений 680 фирмы Джон Крейн, Англия Торцевое уплотнений 680 фирмы Джон Крейн, Англия

Одинарное сильфонное торцовое уплотнение вала фирмы «Джон Крейн»  (John Crane, Англия) или двойное торцовое уплотнение с автономной системой охлаждения.
Защита торцовых уплотнений для длительной работы насоса без перекачиваемой жидкости.

(Подробнее о насосах и уплотнениях к ним можно прочитать на нашем сайте www.pumps-seals.ru )

Октябрь 2009г. - Настоящие, оригинальные торцовые уплотнения фирмы «Джон Крейн» (John Crane, Англия). Перекачивание горячих, кипящих, нейтральных и химически агрессивных жидкостей, малой и высокой вязкости, криогенных и высокотемпературных, содержащих абразив и волокна



Согласно статистике, в 70 % случаев выход оборудования из строя происходит из-за повреждения торцового уплотнения. Это говорит о важности и ответственности выбора варианта уплотнения.
Фирма «Джон Крейн» является ведущим разработчиком и изготовителем торцовых уплотнений в мире на протяжении более ста лет. Сотни отечественных и китайских фирм пытаются копировать уплотнения «Джон Крейн». В настоящее время рынок России наводнен подделками самых известных уплотнений «Джон Крейн». Потребителей вводят в заблуждение или просто обманывают, выдавая всю эту продукцию за уплотнения  «Джон Крейн» или  «типа» «Джон Крейн».
К сожалению, даже некоторые производители насосов идут на применение подделок, стремясь снизить первоначальную стоимость насоса. Об этом свидетельствуют и материалы выставки «Насосы. Компрессоры. Арматура 2009». Потребитель таких насосов в дальнейшем теряет в сотни раз больше этой грошовой «экономии». У таких поставщиков, скорее всего, и параметры насоса, и качество материалов, и сертификаты не соответствуют действительности.
 Предприятие «Насосы и Уплотнения», являясь официальным дилером фирмы «Джон Крейн», более 10 лет поставляет только официальную продукцию «Джон Крейн» с заводов Англии, Германии, Ирландии, Чехии, Финляндии, Франции, США.
Такие оригинальные уплотнения мы устанавливаем в насосы нашего производства, работающие в различных технологических установках, где перекачиваются жидкости горячие и кипящие, нейтральные и химически агрессивные, малой и высокой вязкости, криогенные и высокотемпературные, содержащие абразив и волокна.

Наиболее распространенные типы уплотнений и диапазон их применения:

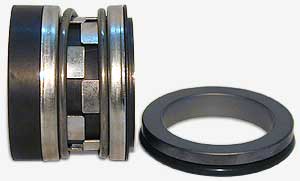

тип 2100 (резиновый сильфон)
Диаметр вала: 10...100 мм
Температура: -40...+150 °C
Скорость: до 15 м/с
Давление: от вакуума до 20 кг/см2

Торцевые уплотнения 2100 фирмы «Джон Крейн» (John Crane, Англия) Торцевые уплотнения 2100 фирмы «Джон Крейн» (John Crane, Англия)

тип 502 (резиновый сильфон)
Диаметр вала: 14...100 мм
Температура: -40...+205 °C
Скорость: до 13 м/с
Давление: от вакуума до 40 кг/см2

Торцевые уплотнения 502 фирмы «Джон Крейн» (John Crane, Англия) Торцевые уплотнения 502 фирмы «Джон Крейн» (John Crane, Англия)

тип 58 (кольца круглого сечения)
Диаметр вала: 14...100 мм
Температура: -40...+260 °C
Скорость: до 25 м/с
Давление: от вакуума до 62 кг/см2

Торцевые уплотнения 58 фирмы «Джон Крейн» (John Crane, Англия) Торцевые уплотнения 58 фирмы «Джон Крейн» (John Crane, Англия)

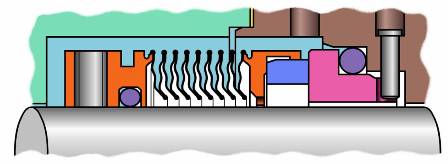

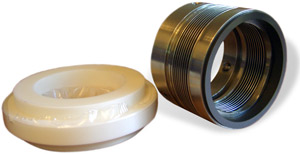

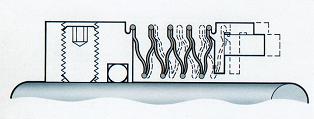

тип 680 (металлический сильфон)
Диаметр вала: 18...150 мм
Температура: -75...+290 °C
Скорость: до 25 м/с
Давление: от вакуума до 20 кг/см2

Торцевые уплотнения 680 фирмы «Джон Крейн» (John Crane, Англия) Торцевые уплотнения 680 фирмы «Джон Крейн» (John Crane, Англия)

(Подробности на нашем сайте www.pumps-seals.ru в разделе "Уплотнения")

Сентябрь 2009г. - Особенности перекачивания холодного мазута динамическими насосами ОНЛ. Замена винтовых и шестеренных насосов. Откачка осадка при очистке мазутохранилищ. Повышение долговечности узла уплотнения, двойные торцевые уплотнения фирмы «Джон Крейн» Англия



Для эффективного перекачивания мазута его приходится разогревать:
- перед сжиганием в котлах;
- при сливе из железнодорожных цистерн;
- при отпуске клиентам нефтебаз;
- при очистке мазутохранилищ.

Мазут пониженной температуры плохо перекачивается не только из-за увеличения потерь вязкого трения при движении по трубам (этому можно помочь, увеличив сечение труб), но и из-за изменения рабочего процесса в насосах, используемых в перекачивании.
Вязкость 400-450 сСт – это практический предел применения центробежных насосов. При этом расчетная подача и напор снижаются примерно вдвое. Потребляемая мощность возрастает в 2 раза.
Мазутные шестеренные и винтовые насосы рассчитаны на вязкость до 800 сСт, хотя используются и при большей вязкости. Это устраивало бы большинство потребителей, если бы в мазуте не содержалось много абразива, от которого изнашиваются шестерни и винты, корпусные детали, подшипники и уплотнения вала. Восстановление изношенных деталей сложно и дорого.

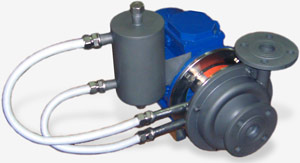

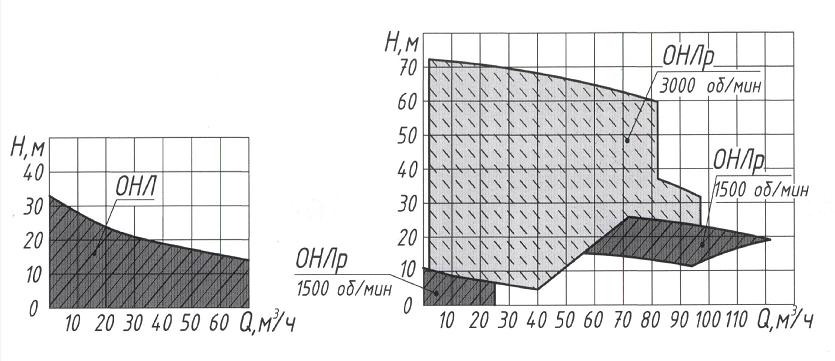

Насос ОНЛ с двойным торцевым уплотнением Характеристики насосов ОНЛ
В последнее время в отечественной промышленности появились т.н. ламинарные насосы, в которых для перекачивания используются силы вязкого трения, возникающие при вращении рабочего колеса в вязкой жидкости.
Эти насосы применяются, в основном, в пищевой промышленности для перекачивания сметаны, варенья, патоки, шоколадной глазури и т.д.
Однако имеются примеры перекачивания абразивных шламов гальванических производств, иловых осадков, отстоя скрубберов, взвесей порошков в воде (соотношение 1:3) и пр.
Несколько насосов успешно перекачивают мазут, в частности, откачивая осадки при очистке мазутохранилищ.
Насос для зубной пасты с вязкостью 300000 сСт работает в московском объединении «Свобода». Здесь жидкость не только очень вязкая, но и содержит много абаразива.
Диапазон подач и напоров ламинарных насосов постоянно расширяется. Успешно работают насосы с подачей до 150 м3/час при напоре 30 метров (утилизация спиртовой барды).
Насосы с меньшей подачей используются при напоре до 70 метров.
Ламинарные насосы просты по конструкции и в ремонте. Практически единственным изнашивающимся элементом является торцовое уплотнение. Для повышения долговечности этого узла, как и в других случаях, применяются пары трения из твердого карбида кремния, а еще лучше, но немного дороже, двойные уплотнения по схеме «спина к спине» с затворной жидкостью под давлением воздуха. Затворная жидкость содержится в бачке, подключенном к камере уплотнения. Это делает ненужной систему подпитки под давлением жидкости от постороннего источника с последующим сливом в дренаж.
Проточная часть мазутных насосов может снабжаться рубашкой для разогрева застывшего мазута перед запуском после длительной остановки насоса.
Способность ламинарных насосов перекачивать жидкости с высокой вязкостью позволяет снизить температуру перекачиваемого мазута. Потребляемая насосом мощность немного увеличивается. Однако количество тепла, непрерывно расходуемого на подогрев мазута в хранилищах, может быть резко сокращено.
Ламинарные насосы, в отличие от шестеренных и винтовых, могут работать при закрытой задвижке на нагнетании. Отпадает необходимость в перепускных клапанах, которые вносят элемент ненадежности.
Параметры наших насосов легко регулируются с помощью задвижки на нагнетании (как центробежные насосы).
Они могут перекачивать мазут не только с абразивом, но и с твердыми включениями (до 50 мм в диаметре).

Торцевое уплотнение Джон Крейн Англия Торцевое уплотнение Джон Крейн Англия
Торцовые уплотнения фирмы «Джон Крейн» (John Crane, Англия) для валов отечественных и импортных насосов (для воды, нефтепродуктов, агрессивных и пищевых жидкостей), мешалок, гомогенизаторов.
диаметр вала от 10 до 150 мм
частота вращения вала  до 10.000 об/мин
температура от -75 до +425 °C
давление от вакуума до 30 кгс/см2

Торцовые уплотнения фирмы "Джон Крейн" (Англия) обеспечивают надежную работу насосов в условиях вакуума, высокой температуры, повышенной вязкости перекачиваемых жидкостей.

(Подробнее о насосах ОНЛ можно прочитать на нашем сайте www.pumps-seals.ru )

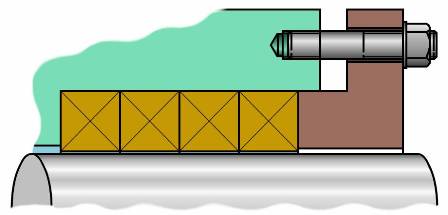

Август 2009г. - Ремонт промышленных насосов, замена сальников и торцевых уплотнений фирмы "Бургман" (Burgmann). Торцевые уплотнения для моноблочных насосов ETABLOC фирмы "КСБ" (KSB). Торцевые уплотнения 2100 фирмы "Джон Крейн" (John Crane, Англия) для горячей воды +150°C

Торцовые уплотнения для насосов, мешалок, смесителей, морского оборудования, воздуходувок, вентиляторов.

Утечка воды из центробежного насоса Теплообразование в зоне торцевого уплотнения

В моноблочных насосов ETABLOC фирмы "КСБ" (KSB) установлены уплотнения с резиновым сильфоном типа 2100  фирмы "Джон Крейн".
Для горячей и перегретой воды уплотнения изготовлены с сильфоном из этиленпропиленовой резины и парой трения карбид кремния по графиту.
Специально подобранные материалы обеспечивают работоспособность уплотнений до температуры +150 °C.

Торцевое уплотнение 2100 "Джон Крейн" (Англия)

Уплотнения изготовлены по стандарту DIN 24960 и соответствуют российскому стандарту на уплотнения и могут устанавливаться как в импортные, так и отечественные насосы.

(Подробности на нашем сайте www.pumps-seals.ru в разделе "Уплотнения")

Июль 2009г. Малогабаритная самовсасывающая установка с ламинарным насосом ОНЛ для сбора отработанного и грязного масла. Замена шестеренных и роторных насосов. Торцевые уплотнения "Джон Крейн" (Англия) обеспечивают надежную работу насосов в условиях вакуума и вязкости



Вязкое отработанное масло для утилизации его в котельных и других установках часто собирают шестерёнными насосами. Однако при этом возникает ряд проблем.
а) шестерённые насосы довольно быстро изнашиваются при попадании в них грязи;
б) изначально они не имеют чётких характеристик самовсасывания;
в) они рассчитаны на перекачку жидкости вязкостью до 800 сСт. Зимой масло бывает в 5-10 раз более вязким. Из-за этого двигатель насоса может «сгореть»;
г) при попадании в них воздуха производительность насосов снижается многократно.
В решении этой задачи оказываются полезными ламинарные насосы ОНЛ, которые могут перекачивать жидкости с вязкостью 50000 сСт и более. Кроме того, они свободно пропускают сгустки до 15-20 мм и не подвержены износу от абразива.

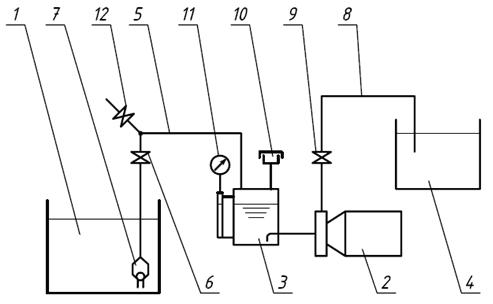

Установка с насосом ОНЛ показана на рисунке:

Схема установки для перекачивания грязного масла

1- ёмкость, из которой откачивается отработанное масло
2- моноблочный электронасос ОНЛ
3- предвключённый бачок для самовсасывания
4- ёмкость, в которую откачивается масло
5- всасывающий рукав установки
6,9,12 – шаровые краны
7 - обратный клапан
8 - нагнетательный рукав установки
10 – быстросъемный лючок для первоначальной заливки бачка 3 и насоса 2
11 – мановакуумметр

Торцевые уплотнения фирмы "Джон Крейн" (Англия)

Торцовые уплотнения фирмы "Джон Крейн" (Англия) обеспечивают надежную работу насосов в условиях вакуума, высокой температуры, повышенной вязкости перекачиваемых жидкостей.

(Подробнее о насосах ОНЛ можно прочитать на нашем сайте www.pumps-seals.ru )

Июнь 2009г. – Подбор пневматических мембранных насосов для откачки из цистерн и бочек химических и пищевых жидкостей, в том числе вязких. Самовсасывающие диафрагменные герметичные насосы «Хаски» (Husky фирмы GRACO). Замена насосов «Тапфло» (Tapflo), «Делмеко» (Dellmeco

Сдвоенный пневматический мембранный насос "Хаски" (Husky)  Сдвоенный пневматический мембранный насос "Хаски" (Husky)

Надежные самовсасывающие герметичные насосы «Хаски» (Husky фирмы GRACO®) предназначены для перекачивания различных пищевых и химически активных жидкостей, в том числе вязких и с твердыми частицами (вино, сметана, сливки, дрожжи, краски, растворители, смазки, масла, чистящие и моющие растворы, кислоты, щелочи, нефтяные, известковые, глиняные, ферритовые суспензии, сточные воды и т. д.). Насосы применимы  во взрыво- и пожароопасных зонах производств.

Подача насоса: до 1041 л/мин (62,5 м3/ч)
Давление нагнетания: до 8,4 атм
Температура: до +120 °С (в зависимости от материалов насоса)
Вязкость жидкости: до 10 000 сантипуаз
Максимальная высота всасывания «всухую» - 6 м
Расход приводного воздуха от 0,06 до 9,8 м3/мин,  давление воздуха от 1,4 до 8,4 атм
Дозирующее устройство (счетчик числа ходов)

Сдвоенные диафрагменные насосы "Хаски" (Husky)

МАТЕРИАЛЫ
Корпуса насосов выполняются из алюминия, нержавеющей стали, полипропилена и других полимерных материалов.
Широкий выбор материалов седел,  шаров и диафрагм обеспечивает хорошее уплотнение и совместимость насосов с любыми жидкостями, что позволяет иметь длительный срок службы и большую высоту самовсасывания.

ПРОСТОТА ОБСЛУЖИВАНИЯ
Небольшой внутренний объем корпуса насоса позволяет снизить отходы и упростить чистку.

НАДЕЖНАЯ КОНСТРУКЦИЯ
Диафрагма жестко крепится в корпусе.
Прочные диафрагменные пластины.
Отсутствие необходимости смазки воздушной линии.

ШТОК ДОЛГОВЕЧНОЙ КОНСТРУКЦИИ
Шток, перемещающий мембраны, изготовлен из нержавеющей стали и обеспечивает длительный срок службы и устойчивость к коррозии.

ВОЗДУШНЫЙ КЛАПАН
Насосы Husky оборудованы воздушным клапаном простой и исключительно надежной конструкции, благодаря чему Husky относятся к самым надежным насосам для разнообразных областей применения. Трехпозиционный управляющий клапан, обеспечивает работу без залипаний.

Сдвоенные диафрагменные насосы "Хаски" (Husky). Откачка из бочки Сдвоенные диафрагменные насосы "Хаски" (Husky)

НПП «НАСОСЫ И УПЛОТНЕНИЯ» поставляет также насосы собственного производства, торцовые уплотнения валов фирмы John Crane («Джон Крейн», Англия) и муфты для передачи крутящего момента METASTREAM - информация на сайте www.pumps-seals.ru

Май 2009г. –   Самовсасывающие центробежные насосы. Принцип работы. Зависимость глубины самовсасывания от плотности, вязкости и температуры жидкости. Перекачивание жидкости, газа и смеси жидкости и газа

Лунаци Э.Д. перевод из «Centrifugal Pump Lexicon (KSB)»
1990 г. Стр 272.

Центробежные насосы считаются самовсасывающими, если они способны перекачивать жидкости, газы и смеси жидкостей и газов. Они должны быть способны отсасывать воздух из всасывающей трубы самостоятельно без любых внешних всасывающих устройств. Центробежные насосы, оборудованные внутренней всасывающей ступенью (например, водокольцевым насосом) также относят к самовсасывающим.

Самовсасывающий центробежный насос 1- воздух, 2- смесь, 3- разделение, 4- вода

Центробежные насосы, не оборудованные внутренней или внешней самовсасывающей ступенью, могут быть самовсасывающими в условиях, при которых насос до начала перекачки заполняется жидкостью. К тому же должны быть применены обратный клапан ступени всасывания или вентиляционный клапан (сапун), чтобы гарантировать, что не появится сифонный эффект и что жидкость останется в корпусе после выключения насоса. Центробежный насос становится самовсасывающим в результате перекачивания рабочим колесом в разделительную камеру жидкости вместе с поступающими пузырями воздуха (см. рисунок). Воздух направляется к выходу, тогда как рабочая жидкость возвращается снова в колесо. Таким образом, воздух из всасывающей трубы откачивается.
Конструкция с самовсасывающим устройством снижает КПД насоса; кроме того, камера воздухоотделения занимает сравнительно много места. Поэтому такое решение применяется в насосах небольшой мощности.
В качестве самовсасывающих также используют насосы с боковым каналом (вихревые) и водокольцевые.

Самовсасывающий центробежный насос ОНЦс Самовсасывающий центробежный насос ОНЦс Самовсасывающий центробежный насос ОНЦс Самовсасывающий центробежный насос ОНЦс Самовсасывающий центробежный насос ХМс

Примечание переводчика:
1. Существуют комбинированные самовсасывающие насосы, имеющие, имеющие наряду с центробежной, вихревую или эжекторную ступень, обеспечивающие самовсасывание.
2. Для центробежных и вихревых самовсасывающих насосов перед первым запуском обязательна заливка жидкости в проточную часть. После остановки в корпусе остаётся жидкость в количестве, достаточном для последующих запусков. Однако перед запуском после длительной остановки нужно убедиться, что жидкость из корпуса не вытекла через уплотнение вала. Лучше повторно залить жидкость в проточную часть. Необходимым условием быстрого самовсасывания является герметичность уплотнения вала и соединений всасывающего трубопровода. Подсосы воздуха в этих местах препятствуют самовсасыванию.
3. Во всех случаях при поступлении в насос газа вместе с жидкостью, подача жидкости и напор насоса резко снижаются, против указанных в документации или на шильдике изделия.
4. Если предполагается откачка жидкости с глубины, близкой к пределу самовсасывания, то подача и напор насоса будут намного меньшими указанных в документации. В этом проявляется влияние кавитации в проточной части. По этой же причине самовсасывающие насосы практически невозможно использовать при температуре жидкости, близкой к кипению.
5. Глубина самовсасывания насосов для жидкостей с плотностью, отличающейся от плотности воды, пересчитывается в отношении плотностей. Чем больше плотность откачиваемой жидкости, тем меньше предельная глубина самовсасывания. В этом случае должны учитываться и правила пересчёта кавитационных характеристик насоса.
6. Самовсасывающие свойства насоса по глубине и скорости самовсасывания заметно ухудшаются, если перекачивается жидкость с повышенной вязкостью.

(Подробнее о насосах на нашем сайте www.pumps-seals.ru )

Апрель 2009г. –   Простое надежное двойное (тандем) торцевое уплотнение для вала вентилятора вакуумной сушильной камеры (сушка пиломатериалов). Ремонт оборудования и замена сальников. Повышение надежности. Оригинальные торцевые уплотнения "Джон Крейн" (John Crane Англия)

Крыльчатка вентилятора вращается в воздушно-капельной среде с температурой до 150 °C и разрежением до остаточного давления 10 мм РТ ст.
Уплотнение имеет автономный бачок гидрозатвора с водой, которая отводит тепло от пар трения и предотвращает «просос» воздуха в камеру.

Исключительно надежные и недорогие уплотнения массового производства для вентиляторов, насосов, мешалок, гомогенизаторов.

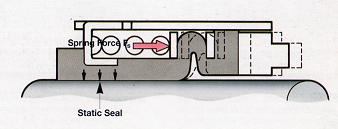

тип 2100 Теплообразование в торцевом уплотнении Торцевое уплотнение 2100
Для использования в широком диапазоне нейтральных и коррозионных сред:
холодная и горячяя вода, сточные жидкости, слабые щелочи, лимонная, уксусная, ортофосфорная кислоты, пищевые жидкости, масла, майонез, кетчуп, сахарный сироп.
Вращение уплотнения возможно в любую сторону.
Вращающаяся часть устанавливается на валу с натягом по резиновому сильфону, что позволяет передать момент и установить уплотнение в нужном положении без ведущих винтов или штифтов.

Диаметр вала от 10 до 100 мм
Температура от -40 до +150 °C
Скорость до 15 м/с (4000 об/мин)
Давление от вакуума до 20 кг/см2

Утечка менее 0,2 см3/ч
Вращающийся сильфон из резины.
Пары трения из графита, керамики, карбида кремния и других материалов.

(Подробности на нашем сайте www.pumps-seals.ru в разделе "Уплотнения")

Март 2009г. –   Новый энергосберегающий молочный насос ОНЦ с низким напором и самовсасывающий ОНЦс для мини-цехов и молочных ферм. Оригинальные надежные торцевые уплотнения «Джон Крейн». Замена насосов Г2-ОПА (36-1Ц6,3-12,5), Г2-ОПБ (36-1Ц10-20), 2Г2-ОПД (50-1Ц14-31)

Новый ряд пищевых насосов с низкими напорами для экономичного перекачивания пищевых жидкостей.
ОНЦ 1/10, ОНЦ 1,5/10, ОНЦ 3/10, ОНЦ 6,3/10, ОНЦ 12,5/10, ОНЦ 25/10, ОНЦ 50/15

насос молочный ОНЦ  насос молочный ОНЦ

Подача насосов от 0,5 до 60 м3/ч
Напоры насосов от 3 до 15 метров.
Мощность электродвигателя от 0,25 до 5,5 кВт.

Самовсасывающие центробежные насосы ОНЦс для пищевой промышленности.
Насосы 10 типоразмеров выпускаются с одинарным или двойным торцовым уплотнением вала.
самовсасывающий насос молочный ОНЦс

Подача насосов от 4 до 80 м3/ч
Напор - от 15 до 55 м.
Высота самовсасывания до 8 м

Преимущества:
- применение сильфонных торцовых уплотнений фирмы "Джон Крейн" (Англия);
- улучшенные энергетические (повышенный КПД) и виброакустические характеристики;
- малошумность;
- увеличен ресурс работы насоса;
- проточная часть насоса выполнена из нержавеющей стали 12Х18Н10Т;
- экономичное перекачивание жидкостей
- внешняя утечка через торцовое уплотнение - не более 0,1 см3/ч

(Подробнее о насосах ОНЦ, ОНЦс можно узнать на нашем сайте www.pumps-seals.ru в разделе "Насосы")

Февраль 2009г. –   Моноблочные обогреваемые насосы из нержавеющей стали с двойным торцовым уплотнением.
Надежная работа при случайном сухом пуске, не требуют промывочной жидкости от постороннего источника.
Оборудование отвечает экологическим требованиям.

Обогреваемый насос ХМ с двойным торцевым уплотнением для нафталина Обогреваемый насос ХМ с двойным торцевым уплотнением для нафталина

Центробежные моноблочные химические насосы ХМ с камерами обогрева корпуса и крышки корпуса насоса.
подача до 100 м3/ч, напор до 50 м
температура до +250 °C

Самовсасывающий обогреваемый насос ХМс с двойным торцевым уплотнением для нафталина Самовсасывающий обогреваемый насос ХМс с двойным торцевым уплотнением для нафталина

Самовсасывающие моноблочные центробежные насосы ХМс для подъема и перекачивания из заглубленных емкостей.
подача до 80 м3/ч, напор до 50 м
температура до +250 °C

Торцевое уплотнение тандем   Торцевое уплотнение тип 680 Торцевое уплотнение тип 680

Торцовые уплотнения тип 680, 670,676 фирмы «Джон Крейн» (John Crane, Англия) для перегретой воды, нефтепродуктов, агрессивных и пищевых жидкостей.
диаметр вала от 18 до 150 мм
температура от -75 до +290 °C
давление от вакуума до 25 кгс/см2
частота вращения вала  до 10.000 об/мин

(Подробнее о насосах ХМ, ХМс можно узнать на нашем сайте www.pumps-seals.ru в разделе "Насосы")

Январь 2009г. –   Новые промышленные насосы для автоклавов при консервировании пищевых продуктов. Моноблочные насосы Кс, ОНЦ, ОНЛ с двойным торцевым уплотнением, изготовленные из нержавеющей стали. Перекачивание горячей, перегретой воды

Надежные двойные торцовые уплотнения вала английской фирмы "Джон Крейн " (John Crane, Англия), обеспечивающие перекачивание жидкостей с температурой до 150ºС.
В зависимости от назначения насоса и свойств жидкости выбирается материал резины, пара трения и конструкция уплотнительного узла.
центробежный насос ОНЦ насос ОНЛ 65-50-200К5 двойное торцевое уплотнение "Джон Крейн"

Циркуляционный центробежный низконапорный насос с подачей горячей (120-140ºС) воды 30 м3/ч, напором 5-7 метров. Расчитан на давление во входном патрубке 3 кГ/см2.
Центробежный насос для гидравлической системы автоклава.
насос 3КМ насос ОНЦ

Центробежный насос с подачей 60 м3/ч, напором 5-7 метров для быстрого охлаждения изделий после тепловой обработки.

(Подробнее о насосах и уплотнениях к ним можно прочитать на нашем сайте www.pumps-seals.ru )

Декабрь 2008г. –   Замена сальников и торцевых уплотнений в центробежных насосах. Ремонт промышленных пищевых, химических, бензиновых насосов. Запасные части. Сильфонные торцовые уплотнения валов T2100, T502, T680 фирмы "Джон Крейн" (John Crane, Англия)

тип 2100 (DIN 24960) седло М или BS (уплотнения с резиновым сильфоном)

Торцевое уплотнение Т2100 (www.pumps-seals.ru) Торцевое уплотнение Т2100 (www.pumps-seals.ru) Торцовое уплотнение Т2100 (www.pumps-seals.ru) Теплообразование в уплотнении www.pumps-seals.ru)  Сальник. Сальниковая набивка (www.pumps-seals.ru)

сальниковая набивка


тип 680 (DIN 24960) седло DIN (уплотнения с металлическим сильфоном)

Торцевое уплотнение с металлическим сильфоном Т680 (www.pumps-seals.ru)  Сварной металлический сильфон (www.pumps-seals.ru) Установка уплотнения. API 601(682) план 11 (www.pumps-seals.ru) Металлический сильфон Т680 (www.pumps-seals.ru) Торцевое уплотнение с металлическим сильфоном (www.pumps-seals.ru)
Большое разнообразие материалов пар трения позволяют выбирать наиболее стойкие к перекачиваемой среде. Применяются новые совершенные технологии механической и химической обработки этих пар. Все это увеличивает долговечность уплотнений.
Долговечность и надежность уплотнений зависит от точности установки уплотняющих колец. Ошибки их положения приводят к раскрытию стыка и образованию V- образной щели. Утечки возрастают на 13 – 15% и более. Ускоряется износ колец.
Широко используются уплотнения типа Т2100. Это уплотнения сильфонного типа. Сильфоны – из эластомеров (фторкаучук, нитринный каучук, этиленпропиленовый каучук). Уплотнительные кольца – из карбида кремния. Все эти материалы проходят технологическую обработку с целью повышения устойчивости и долговечности.
Уплотнения пригодны для работы в растворах агрессивных жидкостей, при перекачивании минеральных и растительных масел, топлив и т.д. Вместе с тем уплотнения совместимы с жидкими пищевыми продуктами. Имеется гигиенический сертификат и сертификат Госгортехнадзора РФ.

(Подробности на нашем сайте www.pumps-seals.ru в разделе "Уплотнения")

Ноябрь 2008г. –   Применение английских сильфонных торцовых уплотнений типа Т2100 фирмы "Джон Крейн"  при ремонте насосов для вязких жидкостей В3-ОР2-А2, НР-10 (В3-ОРА-10) завода "Брестмаш"

При ремонте узла торцового уплотнения насосов  В3-ОР2-А2, НР-10 (В3-ОРА-10) завода "Брестмаш" применяются уплотнения с резиновым сильфоном T2100/S/AR1C1/M с парой трения графит по керамике.
Уплотнение торцовое Т2100 (www.pumps-seals.ru)Такая пара трения подходит не для всех перекачиваемых жидкостей, особенно вязких. Поэтому необходимо в зависимости от перекачиваемой жидкости подбирать уплотнения из различных материалов, как по парам трения, так и по и резинам.
Правильный подбор позволяет увеличить срок службы уплотнений и повысить надежность насосов.

(Подробнее об уплотнениях, можно прочитать на нашем сайте www.pumps-seals.ru )

Октябрь 2008г. –  Многоцелевые насосы КМ, ХМс, ВКс, ОНЛ для предприятий жилищно-коммунального хозяйства

Насосы по разработкам НПП «Насосы и Уплотнения» из нержавеющей стали с надёжными торцовыми уплотнениями валов отличаются долговечностью и небольшим объёмом обслуживания. Насосы выпускаются как самовсасывающие, так и несамовсасывающие, в том числе способные перекачивать густые среды вязкостью до 50000 сСт и твёрдые включения размером до 20 мм.

Насосы предназначены:
 - для перекачивания реагентов для котельных, моек и т.п. на базах
 - в системах водоотбора из подземных резервуаров в систему водоснабжения при падении давления в водопроводной сети
 - для зачистки мазутохранилищ
 - для очистки резервуаров, в том числе заглублённых от шлама
 - для откачки пульпы, ила и т.п. в очистных сооружениях
 - в системах водоподготовки и фильтрации
 - для подачи реагентов в котельных и очистных сооружениях
 - для подачи ГСМ на складах и базах
 - для начального заполнения крупных насосов и систем, подающих из подземных резервуаров, в том числе пожарных
 - в котельных (малые конденсатные, мазутные, для сжигания грязного масла)

Самовсасывающий насос

Вихревой насос

Центробежный самовсасывающий насосы ХМс на подачи от 5 до 80 м3/ч, напор до 50 м. Высота самовсасывания до 8 м. Вихревой самовсасывающий насос ВКс на подачи от 1 до 25 м3/ч, напор до 20 м. Высота самовсасывания до 8 м

Центробежный насос

Торцовое уплотнение

Центробежные насосы 3КМ на подачи от 3 до 250 м3/ч, напор до 70 м. Торцовое уплотнение с сильфоном из эластомера для валов диаметром от 10 до 100 мм. Торцовое уплотнение с сильфоном из эластомера для валов диаметром от 10 до 100 мм

Ламинарный насос

Торцевое уплотнение

Ламинарный насос ОНЛ на подачи до 80 м3/ч, напор 70 м. Торцовое уплотнение с металлическим сильфоном для валов диаметром от 18 до 150 мм. Давление от вакуума до 25 кг2с/см3 Торцовое уплотнение с металлическим сильфоном для валов диаметром от 18 до 150 мм. Давление от вакуума до 25 кг2с/см3

Подробнее - на нашем сайте www.pumps-seals.ru или у наших специальстов по телефонам: (499) 158-6300

Сентябрь 2008г. –  НОВЫЕ РЕШЕНИЯ в изготовлении и применении насосов в пищевой и аграрной промышленности. Разработка и производство пищевых насосов ОНЦ, насосов для вязких жидкостей ОНЛ, ОНР, самовсасывающих ОНЦс, ХМс, ВКс

Насосы самовсасывающие ОНЦс, ХМс, ВКс, ОНЛс для подъема не вязких и высоковязких жидкостей из цистерн и резервуаров.
Насосы пищевые ОНЦ, ОЛБ, ХМ для молока, воды, масла.
Насосы специальные ОНЛ для вязких, с абразивными частицами жидкостей.
Специальное применение насосов:
-вакуум-выпарные установки;
-передвижные;
-обогреваемые (вода, пар, электрообогрев);
-высокотемпературные (до 280° С).
Способы защиты насосов от «сухого пуска».

Торцовые уплотнения валов и муфты фирмы «Джон Крейн» (Англия).

Подробнее о насосах, уплотнениях, муфтах - на нашем сайте www.pumps-seals.ru

Август 2008г. –  Применение торцевых уплотнений фирмы “Джон Крейн” в химических насосах и насосах для нефтехимии

Наше предприятие НПП «Насосы и Уплотнения» специализируется на поставке простых и недорогих торцовых уплотнений типов 2100 и 502 с резиновым сильфоном, 680 с металлическим сильфоном и резиновыми, резиновыми во фторопластовой оболочке или фторопластовыми уплотнительными кольцами круглого сечения, а также с седлами различных типов.
В указанных уплотнениях используется три сочетания материалов пар трения: графит по карбиду кремния, графит по двуокиси алюминия и карбид кремния по карбиду кремния. Упругие элементы могут быть из нитрильной, этиленпропиленовой и фторкаучуковой резин. Указанные уплотнения большинства ходовых размеров теперь всегда есть на складе в Москве, так что почти любой из наших клиентов может получить нужное для ремонта уплотнение практически в день заказа.

Мы  разработали и выпускаем различные насосы: центробежные насосы, вихревыеламинарные, роторные насосы, которые пользуются устойчивым спросом на предприятиях пищевой, лакокрасочной, химической и нефтехимической промышленности.
Это небольшие моноблочные насосы штампосварные из нержавеющей стали с подачей от 0,3 до 100 м3/ч, напорами от 2-х до 80 метров, мощностью от 0,55 до 37кВт.
Использование надежных уплотнений позволяет создавать насосы, перекачивающие множество жидкостей:
Альдегиды
Ароматические углеводороды
Вода
Жидкости со взвесями  и суспензии
Кислоты
Клеи
Лакокрасочные материалы
Масла
Моющие средства, Дезинфицирующие растворы, Шампуни, ПАВ
Нефтепродукты, топливо
Олигомеры
Растворители
Соли неорганических кислот
Спирты, в т.ч. многоатомные
Теплоносители
Хладоносители, антифризы
Шламы
Щелочи

Уплотнение Т2100

Уплотнение Т502

Уплотнение Т680

Центробежный ОНЦ

Вихревой ВК

Ламинарный ОНЛ

Роторный ОНР

Самовсасывающий ОНЦс

В конструкции наших насосов используются одинарные и двойные торцовые уплотнения. Применяются схемы «тандем» и «спина к спине». Причем в большинстве случаев удается обходиться вариантом с автономным бачком гидрозатвора без давления или с давлением над затворной жидкостью. Циркуляция затворной жидкости обеспечивается вращением деталей уплотнения.
Двойные торцовые уплотнения применяются при перекачивании опасных и пожароопасных жидкостей (спирт, топливо, кислоты и щелочи) при перекачивании теплоносителей с температурой 250°С, когда значительные поверхности бачка для затворной жидкости обеспечивают нужный теплооотвод.
Двойные торцовые уплотнения с бачками гидрозатворов применяются, когда насосы заказываются для вакуум-выпарных установок или при перекачивании кристаллизующихся жидкостей, которые без этого образуют «бороду» от утечек, способную повредить уплотнение при пуске.
Во всех этих случаях не требуется подвод затворной жидкости от постороннего источника и слив в дренаж.
Важным случаем применения является перекачивание кристаллизующихся продуктов при низких температурах. Для перекачивания концентрированной щёлочи  используются насосы с электрообогревом корпуса, стенок камеры торцового уплотнения и бачка гидрозатвора.
В некоторых случаях мы используем более сложные уплотнения – картриджи (собранный узел одинарных или двойных уплотнений в различной схеме монтажа).

В ряде других случаев насосы имеют рубашки обогрева, через которые пропускаются разогревающие пар или горячая вода (насосы для мазута, патоки, твердеющих пищевых масел, шоколада и пр.)
Уплотнения с металлическими сильфонами несмотря на относительную дороговизну, находят спрос при перекачивании жидкостей с температурой до минус 45°С, разнообразных растворителей и т.д.
Наше предприятие специализируется на производстве самовсасывающих (центробежных и вихревых) насосов, а также насосов для вязких (до 50000 сСт) жидкостей.

Самовсасывающие насосы используются для верхнего слива из железнодорожных цистерн. В зависимости от длины всасывающих трубопроводов можно применять центробежные насосы с подачей до 80 м3/ч, либо в комбинации с вихревыми, которые имеют более высокую скорость откачки воздуха и потому успешно «зачищают» цистерны практически досуха.
Похожие схемы используются при выгрузке кислот, растворителей, антифризов, растительных масел. Небольшие самовсасывающие насосы применяются при сборке молока от фермеров, при мойке пищевого технологического оборудования для сбора дорогих моющих средств и т.д.

Для откачки подземных шламохранилищ мы предлагаем использовать «ламинарные» насосы типа ОНЛ в сочетании с баком для самовсасывания. Имеется простая методика расчёта установок. Высота самовсасывания и габариты установки зависят:
- от кавитационных свойств ламинарного насоса;
- от длины и диаметра всасывающих труб;
- от вязкости продукта;
- от требуемой подачи.
Действующую модель установки мы не раз демонстрировали на промышленных выставках, где она неизменно вызывала интерес.
В конструкциях ламинарных насосов используют те же описанные выше варианты торцевых уплотнений фирмы «Джон Крейн».
Все наши насосы могут быть изготовлены передвижными на тележках.

(Подробнее о насосах можно узнать на нашем сайте www.pumps-seals.ru в разделе "Насосы")

Июль 2008г. –  Работа ламинарного насоса ОНЛ с приставкой для самовсасывания при откачке вязких жидкостей из подземных емкостей (приямков)

Очистка подземных и наземных емкостей (шламонакопителей, нефте- и мазутохранилищ, отстойников и пр.) является трудной задачей. Ламинарные насосы ОНЛ приспособлены для перекачивания весьма вязких жидкостей, в том числе с абразивом.

Разработана схема и методика расчета установки с насосом ОНЛ, позволяющей откачивать грязные и вязкие шламы и т.д. (вплоть до навоза) с глубины до 6 метров.

Ламинарный насос

Действующая установка, в которой откачивался клей с глубины 3,5 метра, демонстрировалась на выставках «Химия 2007», «VII Московском международном сахарном форуме» и др.

Схема установки и описание её работы

Июнь 2008г. –  Центробежные электронасосные агрегаты ОНЦ для перекачивания этилового спирта. Специальное исполнение насосов ОНЦ 12,5/30 К55А МС и ОНЦ 0,5/30 К55А МС для низких температур (-40С). Укомплектованы торцовыми уплотнениями с металлическим сильфоном тип S680

Проточные части насосов, крышки, фонари  выполнены из нержавеющей стали.
Электронасосные агрегаты имеют двойные торцовые уплотнения с металлическим сильфоном (тип 680 фирмы "Джон Крейн"), автономные системы гидрозатвора и взрывозащищенные электродвигатели.

Специальное исполнение насосов для перекачивания жидкостей с температурой до минус 40С.

Присоединение к трубопроводу осуществляется при помощи муфт или фланцев.

125057, г. Москва, ул. Зорге, д. 15, корп. 1 | info@pumps-seals.ru |
тел/факс (495) 727-2711
Яндекс.Метрика
