Муфты тип L

Мембранные муфты серии L разработаны как наиболее экономичное решение для работы в условиях общепромышленного применения. Эта модель имеет простую конструкцию, что снижает ее стоимость и гарантирует высокие технические и эксплуатационные возможности изделия.

Мембранные механические пластинчатые муфты серии L применяются в следующих сферах:

  • Промышленные компрессоры и холодильные установки
  • Низкоскоростные питательные насосы для бойлеров и промышленных насосов
  • Приводы для целлюлозно-бумажного, печатного, упаковочного оборудования.

В конструкции мембранной муфты используются обновленные упругие элементы, которые допускают увеличенный в сравнении со стандартными элементами перекос осей валов, а также радиальные и осевые смещения.

Конструкция гарантирует простую, оперативную и безопасную установку и позволяет значительно сократить срок монтажа.

Диаметр вала: 8...347 мм
Вес муфты: 1,4...1430 кг
Частота вращения до 18000 об/мин
Допускаемое смещение валов.
Осевое: ±1,5...±8,8 мм
Угловое: до ±1 град
Радиальное: ± 0,5...±2,3 мм

НПП Насосы и Уплотнения  Муфты L

Насосы и Уплотнения.  Муфты L разрез

НПП Насосы и Уплотнения  Муфты L

Области применения: мешалки, воздуходувки, компрессоры, конвейеры, подъемные краны, элеваторы и лифты, вентиляторы, металлургические прокатные станы, насосы, оборудование для переработки сточных вод, резинотехническая промышленность.

Муфты с туго посаженными болтами и торсионно жесткими мембранами исключают люфт.

A- упругие мембраны из нержавеющей стали
B- защитные втулки, защита от перегрузки
C- антикоррозионная обработка
D-мембранные узлы для облегчения монтажа
E- тугая посадка болтов для сохранения балансировочных свойств

Предлагаем мембранные муфты серии L от торговой марки «Джон Крейн». Это оборудование полностью соответствует последней версии стандарта API 610 и разработано в нескольких вариациях для удовлетворения спроса промышленного рынка.

Компания «Насосы и уплотнения» предлагает вам купить мембранные муфты по доступным ценам. Мы осуществляем подбор оборудования и гарантируем своевременную доставку.



Насосы и Уплотнения.  Муфты L элементы
Типоразмер Муфт Мном кН*м Мmax кН*м n1 об/мин n2 об/мин Mm кг d4 мм   dв мм   d6 мм  ±∆l
мм
±∆r
мм
∆φ
град
Муфты L001 0,07 0,14 7000 22000 1,43 30 41 62 1,5 0,5 1,0
Муфты L002 0,13 0,26 6500 20000 2,12 35 48 74 1,5 0,7 1,0
Муфты L003 0,27 0,55 6000 18000 4,20 48 67 95 1,8 0,9 1,0
Муфты L004 0,43 0,90 6000 18000 4,70 47 66 95 1,2 0,7 0,8
Муфты L009 0,86 1,70 5200 15000 10,0 62 86 120 1,5 0,9 0,8
Муфты L017 1,65 3,30 4800 12300 16,0 74 103 145 2,0 1,2 0,8
Муфты L026 2,50 5,00 4400 10800 28,0 90 125 172 2,5 1,2 0,8
Муфты L052 5,00 10,0 4200 9000 42,0 103 143 197 2,7 1,6 0,8
Муфты L081 7,70 15,5 4000 7800 60,0 115 161 222 3,2 1,6 0,8
Муфты L115 11,0 22,0 3800 7000 82,0 129 180 247 3,7 1,6 0,8
Муфты L156 15,0 30,0 3700 6000 112,0 142 198 272 4,2 2,0 0,8
Муфты L185 17,6 35,0 2500 5500 104,0 137 192 292 3,0 1,4 0,5
Муфты L300 28,6 57,0 2250 5200 165,0 163 229 341 4,0 1,4 0,5
Муфты L420 40,0 80,0 2100 4700 235,0 185 260 384 4,4 1,4 0,5
Муфты L600  57,0 115,0 2000 4200 342,0 206 289 429 5,0 1,5 0,5
Муфты L909 86,0 170,0 1750 3600 515,0 240 336 486 6,0 1,5 0,5
Муфты L912 115,0 230,0 1600 3200 675,0 262 367 535 6,8 1,9 0,5
Муфты L915 140,0 280,0 1500 3000 840,0 287 403 571 7,5 1,9 0,5
Муфты L925 235,0 470,0 1400 2800 1430,0 347 486 683 8,8 2,3 0,5

НПП Насосы и Уплотнения  Муфты L

Мном - номинальный момент, кН*м
Мmax - максимальный кратковремменый момент, кН*м
n1 - частота вращения небалансированной муфты, об/мин
n2 - частота вращения балансированной муфты, об/мин
Mm - масса муфты, кг

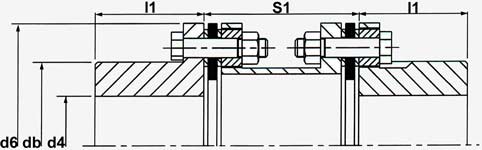

d4, dв, d6 - диаметры по чертежу,  мм
±∆l -максимальное осевое смещение, мм
±∆r -максимальное радиальное смещение, мм
∆φ -максимальное угловое смещение, град

Исполнение муфт

                        Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

            Насосы и Уплотнения.  Муфты L

неискрящие конструкции

с электрической изоляцией

фланцевые

Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

с ограничением крутящего момента

вертикальные с опорой на нижний вал

с двумя обратно повернутыми полумуфтами

Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

беспроставочные конструкции

стальные с карданным валом

с одной обратно повернутой полумуфтой

Насосы и Уплотнения.  Муфты L

Насосы и Уплотнения.  Муфты L

стальные

из композитных материалов

Характеристики муфт серии L

Типоразмер муфт Муфты L001 Муфты L002 Муфты L003 Муфты L004 Муфты L009 Муфты L017 Муфты L026 Муфты L052 Муфты L081 Муфты L115
Мощность при
1000 об/мин(кВт)
7 14 28 45 90 175 265 525 810 1150
Момент при непрерывной
работе (кН*м)
0,07 0,13 0,27 0,43 0,86 1,65 2,50 5,0 7,7 11,0
Частота вращения небалансированной
муфты (об/мин)
7000 6500 6000 6000 5200 4800 4400 4200 4000 3800
Частота вращения
балансированной муфты (об/мин)
22000 20000 18000 18000 15000 12300 10800 9000 7800 7000
Диаметр вала,
максимальный (мм)
30 35 48 47 62 74 90 103 115 129
Максимальное осевое
смещение валов (±мм)
1,5 1,5 1,8 1,2 1,5 2,0 2,5 2,7 3,2 3,7
Максимальное радиальное смещение
валов, отнесенное к минимальному
расстоянию между торцами валов (±мм)
0,5

40
0,7

50
0,9

65
0,7

65
0,9

75
1,2

100
1,2

100
1,6

140
1,6

140
1,6

140
Максимальное угловое
смещение валов (град)
1,0 1,0 1,0 0,8 0,8 0,8 0,8 0,8 0,8 0,8
Вес муфты с минимальным
проставком (кг)
1,43 2,12 4,20 4,70 10,0 16,0 28,0 42,0 60,0 82,0

Типоразмер муфт Муфты L156   Муфты L185   Муфты L300    Муфты L420    Муфты L600    Муфты L909   Муфты L912   Муфты L915   Муфты L925
Мощность при
1000 об/мин(кВт)
1500 1850 3000 4200 6000 9000 12000 15000 2500
Момент при непрерывной
работе (кН*м)
15,0 17,6 28,6 40,0 57,0 86,0 115 140 235
Частота вращения небалансированной
муфты (об/мин)
3700 2500 2250 2100 2000 1750 1600 1500 1400
Частота вращения
балансированной муфты (об/мин)
6000 5500 5200 4700 4200 3600 3200 3000 2600
Диаметр вала,
максимальный (мм)
142 137 163 185 206 240 262 287 347
Максимальное осевое
смещение валов (±мм)
4,2 3,0 4,0 4,4 5,0 6,0 6,8 7,5 8,8
Максимальное радиальное смещение
валов, отнесенное к минимальному
расстоянию между торцами валов (±мм)
2,0

180
1,4

180
1,4

180
1,4

180
1,5

200
1,5

200
1,9

250
1,9

250
2,3

300
Максимальное угловое
смещение валов (град)
0,8 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
Вес муфты с минимальным
проставком (кг)
112 104 165 235 342 515 675 840 1430
